以下是針對 ABB 變頻器 ACS800 出現過電流故障的維修方法：
-
負載方面5：
-
負荷過重：檢查電機所拖動的機械設備是否有卡滯現象，導致電機負荷突然增加，使電流超過變頻器的額定電流。比如生產線上的傳送帶被異物卡住，或者風機的葉片被障礙物阻擋。
-
電機故障：電機繞組短路、接地或絕緣損壞，會使電流增大。例如電機長期運行導致繞組絕緣老化，或者受到潮濕環境影響，絕緣性能下降。
-
負載突變：如果生產過程中存在負載突然變化的情況，如頻繁的啟動、停止或快速的加減速，也可能引發過電流故障。
-
變頻器參數設置方面3：
-
加速時間過短：加速時間設定過短，電機在啟動時，變頻器輸出頻率上升過快，而電機轉子由于慣性無法及時跟上，導致轉差率增大，電流增加。
-
轉矩補償過大：轉矩補償（U/F 比）設定太大，會引起低頻時空載電流過大，從而導致過流故障。
-
電子熱繼電器整定不當：設定電流太小，會使變頻器誤動作，認為電機過流而觸發保護。
-
變頻器硬件方面5：
-
逆變電路故障：逆變橋中同一橋臂的兩個逆變器件在交替工作中出現異常，如環境溫度過高、逆變器元件老化等原因，使逆變器的參數發生變化，導致上下兩個器件同時導通，使直流電壓兩極間處于短路狀態，變頻器內部電流大增而過流。
-
電流檢測電路故障：電流檢測電路中的取樣電阻、電流互感器、霍爾元件等損壞或參數值改變，或者放大電路、比較電路運行不正常，都可能導致變頻器誤檢測到過電流。
-
檢查負載情況1：
-
首先檢查電機負載是否過重，確認電機額定電流是否與變頻器參數設置一致�？梢酝ㄟ^(guò)觀察電機運行時的聲音、溫度以及機械設備的運行狀態來判斷。
-
檢查電機和連接電纜的絕緣性能，使用兆歐表測量電機繞組對地以及相間的絕緣電阻，確保絕緣電阻符合要求。
-
檢查電機電纜接線是否牢固，有無松動、虛接等情況，避免因接觸不良產生電弧，導致過流故障。
-
檢查變頻器參數設置3：
-
檢查加速時間和減速時間設置是否合理，如不合適可適當延長加速時間和減速時間。
-
檢查轉矩補償設置是否過大，可適當減小轉矩補償值。
-
檢查電子熱繼電器的整定電流是否正確，應根據電機的額定電流進行合理設置。
-
檢查變頻器硬件2：
-
如果經過上述檢查后故障仍未排除，則需要對變頻器內部硬件進行檢查。首先利用 ABB 提供的變頻器診斷工具，對變頻器進行全面的故障診斷，確定是否存在內部元件損壞或過熱等問題。
-
若診斷結果顯示有元件損壞，可拆開變頻器外殼，對內部的電路板和元件進行仔細檢查。重點檢查電路板上的電容器是否存在鼓包、漏液現象，電阻和二極管是否有燒焦痕跡，IGBT 模塊是否損壞等。對于損壞的元件，應更換為與原設備相匹配的元件。
在維修過程中，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害2。如果對維修過程不熟悉或不確定，建議聯系專業的維修人員進行處理

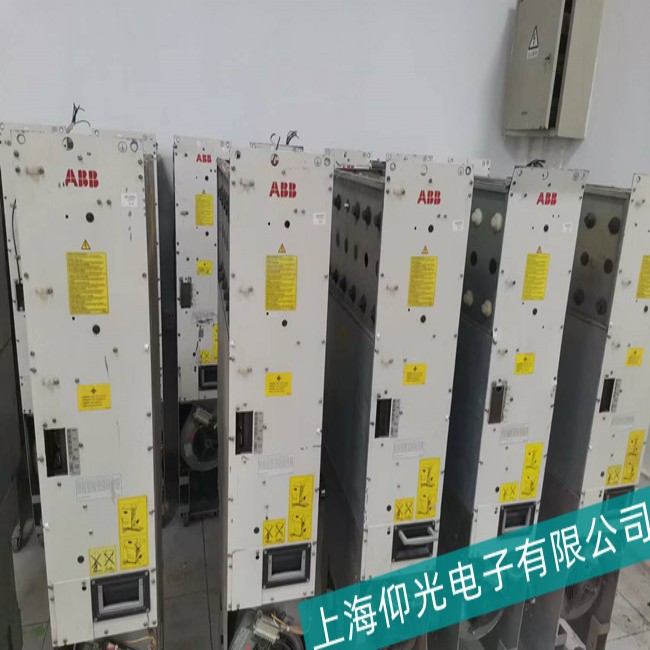

上海仰光電子維修ABB變頻器ACS800-704-0910-7+F250+0F253+V992常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
