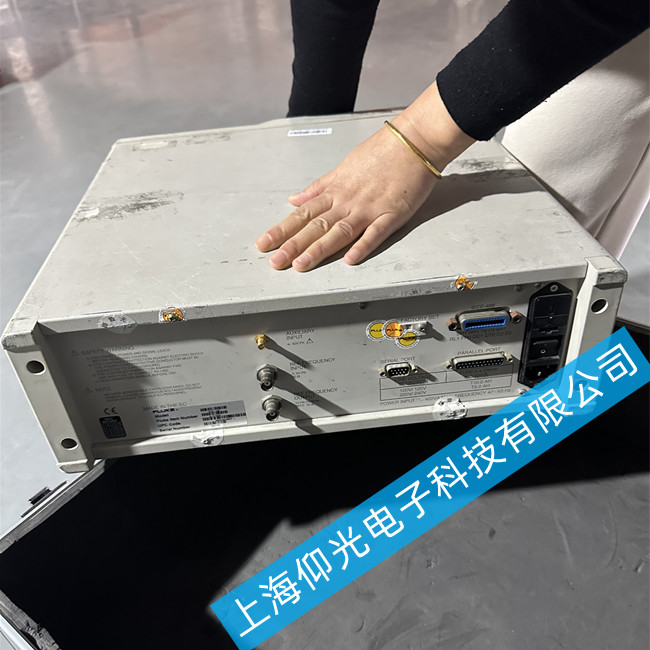

福祿克示波器維修 9500B 常見兩個故障維修方法
一、無掃描線
呈現無掃描線毛病時應先檢查電源電路、示波管電路、觸發掃描電路、X軸放大器等的工作能否正常。若這些局部工作都正常，則可能是增輝通道(Z通道)的毛病，由于示波管柵極電位通常比陰極電位負60—70伏，普通狀況下，陰極發射電子受柵極負壓制制能抵達熒光屏的甚少。X軸通道產生掃描電壓的同時也產生一增輝信號，增輝信號經Z通道后送到示波管柵級，使柵極電位進步30伏左右，陰極電子就會射到熒光屏上，構成較亮的掃描線。假如無增輝脈沖或增輝脈沖幅度不夠，則必然惹起無掃描線毛病。
二、通電后掃描線逐步變暗
這種毛病可能是高壓電源毛病惹起，也可能由示波管燈絲電路毛病惹起。關于高壓電源，為保證示波管有良好的聚焦和穩定的亮度，請求電源有很小的紋波和足夠的穩定性，因而通用示波器高壓電源大多采用直流～直流變換器(通稱高頻高壓)，假如高頻高壓電路的濾波電容性能變劣，或高壓引線絕緣層老化，都可能形成高壓漏電致使掃描線逐步暗淡。
