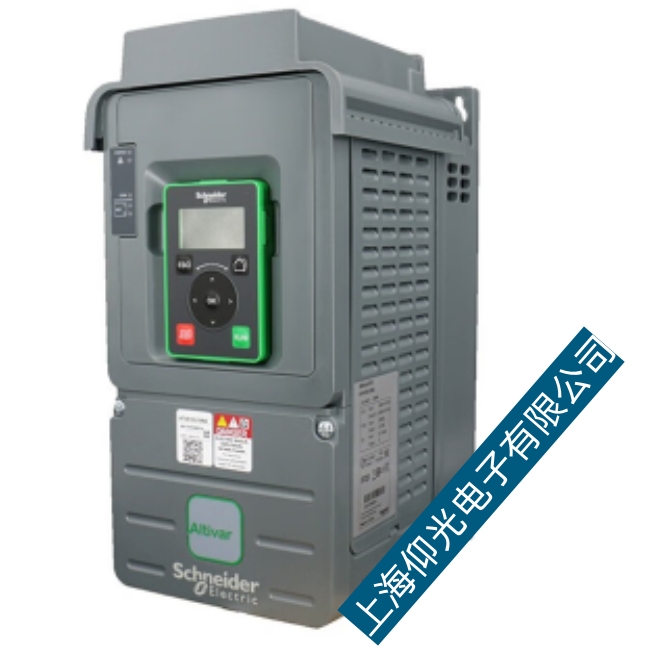

施耐德變頻器無輸出故障原因分析及解決方法
故障現象：最近收到ATV71HD75N4Z變頻器，客戶反映是該變頻器通電后，有時候跳空開，有時候開機無輸出。
拆開變頻器，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器通電，顯示正常，變頻器運行一段時間，測量UVW端子，無輸出電壓。過一會變頻器前級空氣開關跳脫。
故障原因分析：
根據故障，我們推測出現故障的原因可能有四種：
1、電解電容損壞。
2、逆變模塊損壞。
3、驅動卡損壞。
4、主回路連接不良。
首先，拆下所有變頻器，靜態測試整流模塊和逆變模塊。同時測試觸發整流和逆變模塊，測試結果良好。排除逆變模塊損壞的可能。
其次，拆下電解電容，檢查電容外觀，無損壞痕跡，無電解液流出現象
然后進行充放電測試，電解電容功能良好。
然后，檢查結構件，處理結構件上腐蝕痕跡，然后發現結構件上很多地方被腐蝕，在連接P和P1出的銅牌片處，有明顯打火的痕跡和螺絲松動痕跡。因此，跳空卡就是連接件松動造成的。
最后，取出驅動卡，單單板測試顯示無輸出，因此，沒有輸出肯定是驅動卡損壞。
維修過程：
變頻器徹底清洗后，依次安裝整流模塊、逆變模塊、電容。然后連接件及修復后的驅動卡安裝，整機安裝完畢后，測試，滿足上電條件。給變頻器通電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱正常，該變頻器修復。
